ACPL-214


Купить ACPL-214 ( ДОСТУПНО ПОД ЗАКАЗ )
ACPL-214 Фототранзисторный оптрон с аналоговым входом... Фототранзисторный оптрон с аналоговым входом
Особенности:

  • Коэффициент усиления по току (CTR) - 20% (мин.) при входном токе +/-5 мА и напряжени коллектор-эмиттер 5 Вольт
  • Высокое напряжение изоляции вход/выход 3000 Вольт
  • Время отклика в ненасыщенном состоянии 2 мкс
  • Компактный корпус для поверхностного монтажа SOIC-4
  • Ослабление синфазного сигнала (CMR) 10 кВ/мкс (мин.)
  • Соответствует международным стандартам безопасности
    • UL (Лаборатория по технике безопасности США)
    • CSA (Канадская ассоциация по стандартизации)
    • IEC/EN/DIN EN 60747-5-2 (Международная электротехническая комиссия ЕС)
Версия для печати

Технические характеристики ACPL-214

Voltage - Isolation3000Vrms
Тип входаAC, DC
Количество каналов1
Lead Free Status / RoHS StatusLead free / RoHS Compliant
Current Transfer Ratio (Min)20% @ ±1mA
Напряжение выходное80V
Корпус (размер)4-SOIC (0.209", 5.30mm Width)
Тип монтажаПоверхностный
Тип выходаTransistor
Vce Saturation (Max)400mV
Current - DC Forward (If)±50mA
Ток выходной / канал50mA
Current Transfer Ratio (Max)400% @ ±1mA
* Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации.

ACPL-214 (Оптроны фототранзисторные)

Фототранзисторный оптрон с аналоговым входом

Производитель:
Avago Technologies

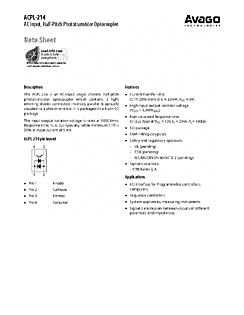

ACPL-214 datasheet
309.9 Кб
