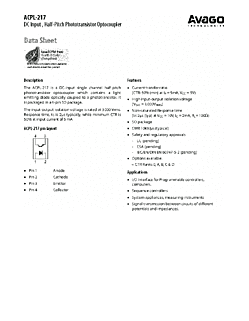

ACPL-217
|
Фототранзисторный оптрон с цифровым входом Особенности: - Коэффициент усиления по току (CTR) - 50% (мин.) при входном токе 5 мА и напряжени коллектор-эмиттер 5 Вольт
- Высокое напряжение изоляции вход/выход 3000 Вольт
- Время отклика в ненасыщенном состоянии 2 мкс
- Компактный корпус для поверхностного монтажа SOIC-4
- Ослабление синфазного сигнала (CMR) 10 кВ/мкс (мин.)
- Соответствует международным стандартам безопасности
- UL (Лаборатория по технике безопасности США)
- CSA (Канадская ассоциация по стандартизации)
- IEC/EN/DIN EN 60747-5-2 (Международная электротехническая комиссия ЕС)
|
Версия для печати
Технические характеристики ACPL-217
Lead Free Status / RoHS Status | Lead free / RoHS Compliant |
Voltage - Isolation | 3000Vrms |
Current Transfer Ratio (Min) | 50% @ 5mA |
Current Transfer Ratio (Max) | 600% @ 5mA |
Напряжение выходное | 80V |
Корпус (размер) | SO-4 |
Тип монтажа | Поверхностный |
Тип выхода | Transistor |
Vce Saturation (Max) | 400mV |
Current - DC Forward (If) | 50mA |
Ток выходной / канал | 50mA |
Тип входа | DC |
Количество каналов | 1 |
* Представленная техническая информация носит справочный характер и не
предназначена для использования в конструкторской документации.
|
ACPL-217 (Оптроны фототранзисторные)
Фототранзисторный оптрон с цифровым входом
Производитель:
Avago Technologies
|
